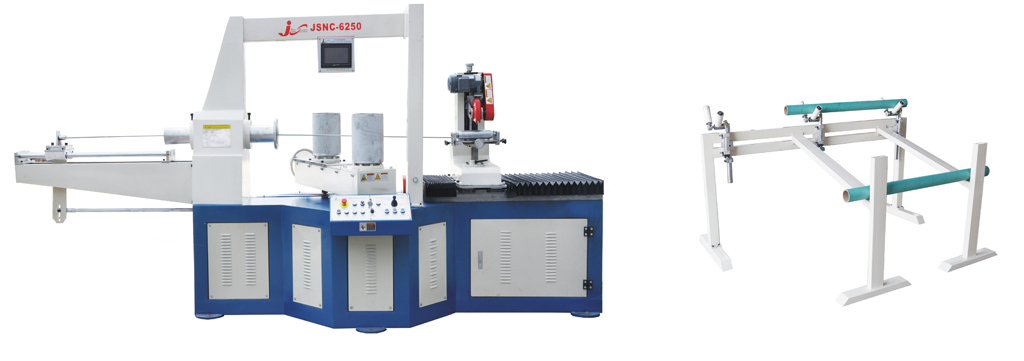

JSNC-6250H paper tube machine(纸管机) |
| Model модель | Numerical control Paper tube machine JSNC- 6250H машина с цифровым управлением |
||
| Technical parameter технические параметры |
Wheel hub driving привод ступицы |
2 wheels | |
| Number of roll paper числол раскатов |
3-8 plies | Cutting motor мотор обрезчика |
1.3kw Servo & Stepping motor |
| Max-diameter макс диаметр |
100mm | bearing подшипники |
Wanxiang |
| Min-diameter мин диаметр |
10mm | Control system система управления |
|
| Max-thickness макс толщина |
5mm | Controller контроллер |
PLC Delta 28sv |
| Min-thickness мин толщина |
1mm | Man-machine interface интерфейс |
We!view6070I |
| Rolling core matrix fixed way способ намотки |
fixation | Program edition версия ПО |
JS-E 4.0 |
| Rewinding noses | Double noses single belt | Inverter преобразователь |
YASKAWA 5.5KW |
| Cutting way способ резки |
Single blade cutting | Execute equipment исполняющие компоненты |
Omron |
| Gluing way способ пооклейки |
Double sides | Signal component сигнальные компоненты |
Omron |
| Fixed length way способ определения длины |
Infrared/encoder | Pneumatic part пневматика |
Airtac |
| operator | 2010-1-2 | Angle adjusting motor |
Hangzhou |
| Productive speed рабочая скорость |
3-35m/min | synchronized control управление синхронизацией |
Servo |
| Speed of adjust and control управление скоростью | Inverter | Synchronized follow system системс слежение за синхронизацией |
Have |
| Power input напряжение питания |
380V | Outfit assemble сборки агрегатов |
|
| Size (mm) | Remote control удаленный лоступ |
Have | |
| Mainframe size: размеры |
4300mm*1700mm*1600mm | Auto finished tube holder держатель готовой гильзы |
Have |
| L*W*H | |||
| Area space: L*W занимаемая площадь |
12000*8000 | Angle of belt регулировка угла ремня |
Auto |
| Wheel hub diameter диаметр ступицы |
215mm | Belt adjust регулировка ремня |
manual |
| Wheel hub width ширина ступицы |
200/350 | Scraping glue way способ очистки клея |
Polyurethane scrape |
| Min-tread мин проход |
750 | Stop when paper without останов по окончанию бумаги |
have |
| Max-tread макс проход |
950 | Auto giving glue авто подача клея |
Screw pump 1.5KW |
| Total weight вес |
About 3000kg | Auto giving lubricating oil авто подача масла |
Auto |
| Drive system система привода |
Tension control |
Have | |
| Main power мощность |
5．5 KW | Paper-shelf type | integral shelf |
| Move speed скорость |
1400r/min | belt ремень |
Have |
| Hub max speed макс скорсоть стипицы |
96r/min | Enclosed component прилагаемое оборудование |
|
| Hub output strength макс усилие ступицы |
3000N.M | Shaft вал |
2 |
| Reductor type тип преобразователя |
Wpo155 | Air compressor компрессор |
-- |
| Gearbox type тип редуктора |
-- | Useful tool необходимые инструменты |
have |
| Driving chain type тип приводной цепи |
16A*1 | Winding belt ремень |
2 |
