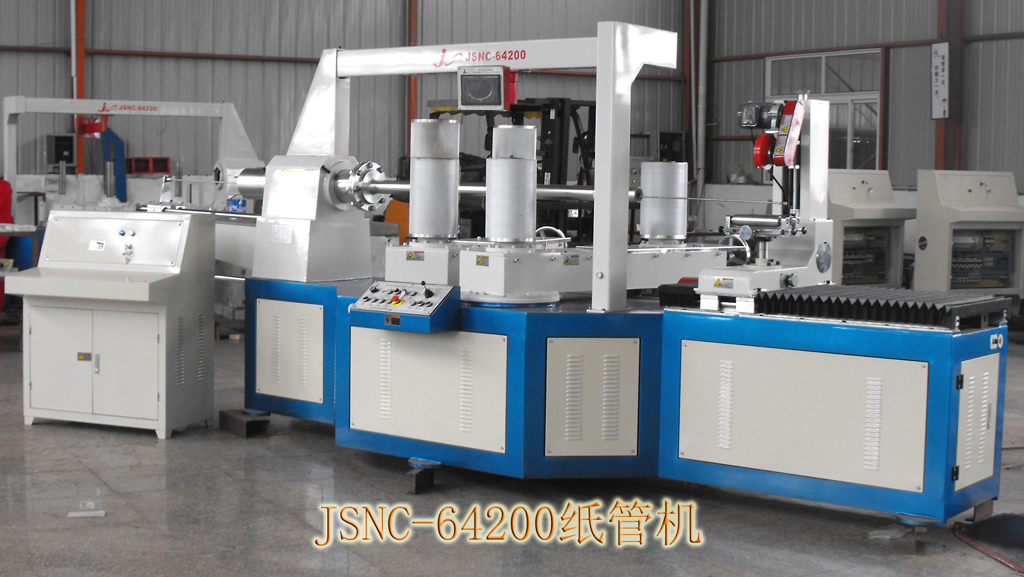

JSNC-200 paper tube machine(纸管机) Гильзонавивная машина

Features　Параметры

It is used to produce a series of paper tube, including fireworks tube, rolls of cloth core,electricity aluminium core,cotton core , fax paper core, preservative film core, toilet paper core and so on.
1.Dopting imported PLC logic control system and single electricity control box, the speed of mainframe is adjusted by transducer which can save 30% electricity than    by common electromagnetic.
2.The control circuit adopts intergrated mother with insert and pull terminal connection,every terminal has function instruction.It is more intuitional,convenient and scientific    to be used ,repaired and preserved.
3.Dopting imported color touch-screen5.7”,graph operating system,leading interface designs and several kinds of functions tentacles controllable,so as to easy to    operate,automatic to memory and reserve,automatic to alarm and so on.
4.This machine is equiped with the most advance CNC computer digital control system and SMSsynchronized follow cutting system,
5.Dopting sibgle bound blade to cut and all digital control drive blade (without driving by cylinder) to make cutting location much precise, so that improves incision    smoothness without cutting again or waste.
6.It’s surpass silence design (national patent), tight convey frame, high efficiency , low maintain.
7.Dopting two-side gluing, single stainless glue solt, imported polyurethane drawknife, the intensity of paper core that produce by this machine id better than single face    traditional machine.
8.The belt angle and machine angle are controlled by motor, swing angle set up on touch screen.
9.It has the long-distance control function and is equiped with our factory special communication tools and monitor software.Users can use computer to monitor the    condition of machine running at office or other place.

Предназначена для производства серий гильз, включая трубки для фейерверков, цилиндры для одежды, аллюминиевые электро трубки, шпули для текстиля, гильзы для пленки, итп. 1. основной контроллер импортный также как электро часть, скорость настраиваемая посредством преобразователя, что позволяет экономить до 30% мощности, а также общая регулировка электромагнитная. 2. контуры управления на интегрированной материнской плате с терминальными соединениями. Каждый терминал оснащен функциональной инструкцией. Интуитивно понятный, удобный для использования, восстанавливаемый и настраиваемый. 3. импортный цветной дисплей 5,7", графический интрефейс с рядом функций, облегчающих работу, автоматизирующих запоминание, аварийные сигналы и тп. 4.машина оснащена самой современной цифровой системой управления CNC на базе компьютера с системой синхронизированной обрезки типа SMS 5.Цифровая система привода лезвием для обрезки дает высокоточное положение реза, хорошую гладкости края и снижает уровень отходов. 6. Высокая эффективность, низкие затраты на эксплуататцию, патентованная система снижения шума. 7. двусторонняя проклейка, импортный полиуретановый наконечник, интенсивность производства выше, чем на аналогах с односторонней проклейкой. 9. оснащена дистанционным управлением, средствами удаленой связи, ПО для мониторинга. Операторы могут удаленно диагносцировать машину с помощью компьютера.

Model   модель	JSNC-200
Technical parameter технические параметры		Wheel hub driving	4wheels
Number of roll paper                           число раскатов	3-24 layer	Cutting blade motor	servo
Max-diameter макс дитаметр	300mm	bearing	Wanxiang
Min-diameter                                          мин диаметр	25mm	Control system
Max-thickness                                             макс толщина	15mm	Controller контроллер
Min-thickness мин толщина	1mm	Man-machine interface интерфес оператора	We!view506T color touch screen
Rolling core matrix fixed way способ намотки гильзы	fixation	Program edition версия ПО	JS-E 1.0
Rewinding noses размотка с двойным ремнем	Four noses double belt	Transducer Преоборазователь	Anchuang 15KW
Cutting way способ обрезки	Three blade cutting	Execute equipment исполнительные элементы	Zhentai
Gluing way способ склейки	Double sides	Signal component сигнальные компоненты	Lugong
Fixed length way способ контроля длины	Infrared/	Pneumatical part пневматика	Ya de hu
	Numbering device
opertor оператор	2010-1-4	Angle adjusting machine устройство регулировки угла	Ziguang low speed
Productive speed рабочая скорсоть	3-20m/min	synchronized control упраление синхронизацией	Servo
Speed of adjust and control  регулировка скорости	transducer	Synchronized follow system  система сопровождения синхронизации	Have
Power input напряжение питания	3*380V	Outfit assemble сборки агрегатов
Size (mm) размеры		Remote control удаленный доступ	Have
Mainframe size:  основная рама	4400*2000*1600	Auto falling tube shelf авто окончание гильзы	Have
L*W*H  ДлхШирхВыс
Area space:L*W Занимаемая площадь	18000*6000	Angle of belt угол ремня	Auto
Wheel hub diameter Диаметр ступицы колеса	235mm	Belt adjust регулировки ремня	manual
Wheel hub width Ширина ступицы	400/650	Mainframe swing angle угол скручивания	Can choose
Min-tread Мин проход	900	Stop when paper without останов по обрыву бумаги	Can choose
Max-tread Макс проход	1150	Auto giving glue авто подача клея	Gear pump 1.5KW
Total weight Вес	About 2260kg	Auto giving lubricating oil авто подача масла	Auto
Drive system Система привода		Tension control конроль натяжения	By Air pressure
Main power мощность	15KW	Paper-shelf type титп материала	Whole shelf
Move speed скорость	1400r/min	belt ремень	sailcloth
Hub max speed макс скорсоть ступицы	80r/min	Enclosed  component Дополнительные компоненты
Hub output force усилие ступицы	8600n.m	Winding anxle шпиндель намотки	2
Reductor type Тип преобразователя	Wpo155	aircompressor компрессор	--
Gearbox typa Тип редуктора	Jiefang 141	Useful tool необходимые инструменты	have
Driving chain type Тип приводной цепи	16A*2	Winding belt ремень намотки	2
