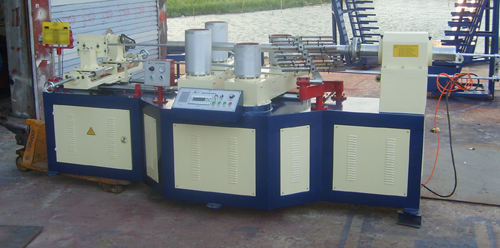

JS-120A paper tube winder(切管机) Гильзонавивная машина

Features Параметры

Suitble for all kinds of sticky tape,web,chemical fibre tube ,pack productionof pot .
1. setup more than eighty kings of function you can establish the machinerunning voluntainess.
2.shift gear and reply automatically while cutting .
3.many operate the panel or remote control,convenient operate.
4.control timing by frequency conversion which can save 30% than timing by electromagnetic.
5.control by computer PLC with long-distance port.
6.adjust figure display by take machine head the angle.
7.cutting by three knives ,very flate margin,performance is steady.
8.setting by double-infrered ray,length of paper tube is pricese with mainframe speedconversion outomatically.

Предназначена для всех типов гильз для клейкой ленты, химических волокон и тп.
1. позволяет устанавливать до восьми наборов функций для программирования
2. при резе сдвигается и возвращается автоматически
3. управляется с панели и удаленно
4. частотный преобразователь позволяет экономить до 30% энергии
5. управлется компьютером с удаленным портом
6. настраиваемый дисплей по углу и высоте
7. обрезка тремя ножами, очень ровная и высоко производительная
8. ИК датчики длины дают высокую точность гильз по длине

Specifications Спецификация

number of roll paper                число раскатов	3－16 floors	number of person число операторов	2010-2-3
molding tool способ подачи	conjunction method the screw fixs	speed ratio  of the host computer соотношение скоростей	1：30
molding tool diameter диаметр	15－100mm	speed of coiling paper скорость намотки	3－8m/min
working way способ навивки	2 leather belts	cutting way способ резки	three knives incise
mainframe power основная мощность	7.5kw	specification of mainframe размер	1600×1500×3300
asisstant mainframe вспомогательная мощность	0.75kw	regulate the length method способ определения длины	double-infrered ray (error<1mm）
way of having glue способ нанесения клея	bosseyed or double -faced	speed of adjust and control способ регулировки скорости	frequency conversion+PLC
power мощность	3*380v	paper tube of thickness толлщина гильз	1.5－10mm
Model модель	JS-120A
Technical parameter Техические параметры		Wheel hub driving привод ступицы	4 wheels
Number of roll paper число раскатов	3-16 layer	Cutting blade motor привод лезвия резки	micromotor
Max-diameter макс диаметр	200mm	bearing подшипники	Wanxiang
Min-diameter мин диаметр	20mm	Control system система управления
Max-thickness макс толщина	10mm	Controller контроллер
Min-thickness мин толщина	1mm	Man-machine interface Интерфейс	MD304L
Rolling core matrix fixed way способ намотки	fixation	Program edition Версия ПО	JS-E 1.0
Rewinding noses	Four noses double belt	Transducer Преобразователь	7.5KW
Cutting way способ резки	Single bladecutting	Execute equipment Исполнительное оборудование	Zhengtai
Gluing way спсоб проклейки	Double sides	Signal component Сигнальные компоненты	Lugong
Fixed length way способ определения длины	Infrared	Pneumatical part Пневматика	Ya dei ke
opertor число операторов	2010-1-4	Angle adjusting motor мотор настройки угла	--
Productive speed рабочая скорость	3-20m/min	synchronized control упраление синхронизацией	--
Speed of adjust and control способ управления	transducer	Synchronized follow cut-system система управления синхро резом	--
Power input питание	3x380V	Outfit assemble Сброки агрегатов
Size (mm) Размеры		Remote control Удаленое управление	have
Mainframe size: Размеры рамы	4400*2000*1600	Auto falling tube shelf	--
L*W*H
Area space:L*W Занимаемая площадь	18000*6000	Angle of belt Реуглировка угла ремня	manual
Wheel hub diameter Диаметр ступицы	215mm	Belt adjust Регулировкка рменя	manual
Wheel hub width ширина ступицы	200/350	Mainfram swing angle Регулировка скручивания	Can choose
Min-tread мин проход	750	Stop when paper without Останов по окончанию бумаги	Can choose
Max-tread макс проход	950	Auto giving glue Авто подача клея	Gear pump 1.5 kw
Total weight вес	About 1800kg	Paper-belt giving lubricating oil Авто подача масла	Auto
Drive system система привода		Tension control Система натяжения	Can choose
Main power Мощность	7.5KW	Paper-shelf type	Level equip
Move speed скорость	1400r/min	belt ремень	sailcloth
Hub max speed макс скорость ступицы	48r/min	Enclosed component Дополнительное оборудование
Hub output strength усилие уступицы	4500n.m	Winding core rod Стержень намотки	2
Reductor type тип преобразователя	WPO	Winding core belt ремень намотки	2
Gearbox typa тип редуктора	155	Useful too полезные инструменты	have
		aircompressor компрессор	--
